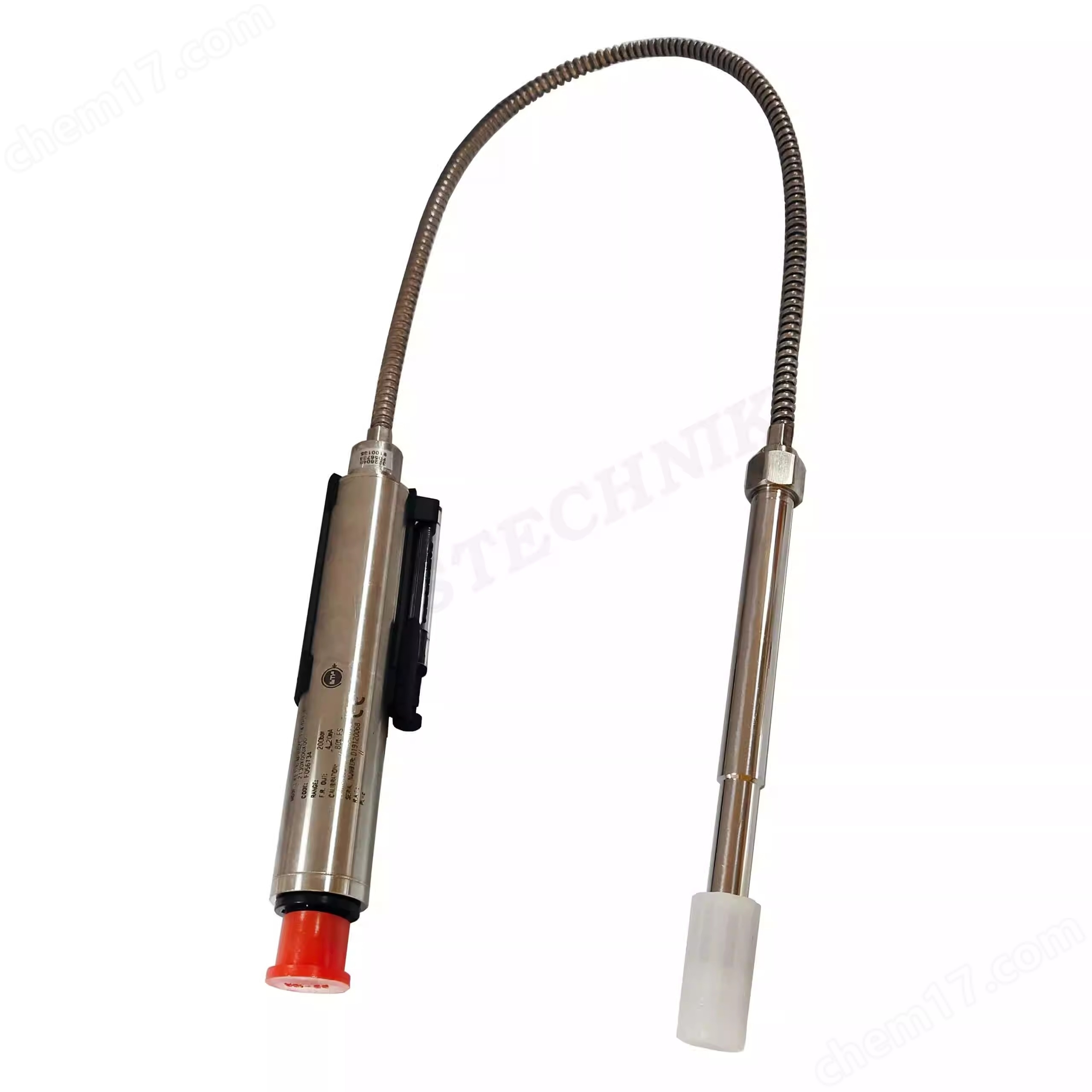

熔體壓力傳感器是塑料擠出、注塑、化纖紡絲等高溫高粘聚合物加工過程中的關鍵測控元件，用于實時監測熔融物料在機筒或模頭內的壓力，保障工藝穩定性與產品質量。其工作環境溫度高達450℃、壓力達300MPa、介質具強腐蝕性與高粘度，因此結構設計與材料選擇嚴苛。以下為熔體壓力傳感器主要組成部件的功能特點詳解：
一、耐高溫高壓膜片
合金膜片：
具備優異高溫強度、抗蠕變性及耐氯化物/酸性腐蝕能力；
微米級厚度設計：
在保證強度前提下提升靈敏度，響應頻率可達1kHz以上；
表面硬化處理：
抗聚合物磨損與刮擦，延長使用壽命。
二、剛性傳壓結構
全焊接密封腔體：
采用電子束焊或激光焊，確保內部填充介質不外泄；
低熱膨脹系數芯體：
減少溫度梯度引起的測量漂移，提升高溫穩定性。
三、高精度應變/壓電傳感元件
濺射薄膜應變計（主流）：
直接沉積于彈性體表面，無膠層老化問題，長期穩定性好（年漂移＜0.1%FS）；
壓電式（動態測量）：
適用于高頻壓力波動監測（如螺桿脈動），但需配合電荷放大器。
四、集成式測溫單元
內置PT100或K型熱電偶：
實時監測熔體溫度，為壓力信號提供溫度補償，消除熱零點漂移；
雙通道輸出：
同時提供4–20mA壓力信號與溫度信號，簡化系統布線。
五、工業級電氣接口與防護
M18×1.5NPT過程連接：
適配標準擠出機安裝孔，密封可靠；
IP65/IP68防護外殼：
不銹鋼316L殼體，耐油污、水汽及機械沖擊；
防爆認證可選：
滿足石化、化纖等危險區域使用需求。
六、信號調理與輸出模塊
內置智能變送電路：
支持非線性校正、溫度補償及阻尼濾波；
多種輸出方式：
模擬量、數字量或HART協議，兼容主流PLC與控制系統。
